六相繼電保護校驗儀
|
|
| GDZDKJ-6600六相繼電保護校驗儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。 可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
產品特性：
1、提供了六相電流和六相電壓同時輸出，方便差動保護試驗和備自投試驗。
2、真正的一體化，無需外接電腦，即可輕松完成各種復雜的試驗功能。
3、嵌入式工業控制系統，高速、穩定、可靠；中文Windows界面，操作方便，簡單方便。
4、具備系統恢復功能，免除了病毒或誤操作對工作的影響。
5、面板具有光電軌跡秋鼠標及優化小鍵盤，操作簡單方便；另有外接鍵盤鼠標接口，靈活便捷。內置USB接口可用優盤方便升級軟件和取出試驗數據。
6、100M快速網絡接口，可以輕松上網，實現遠程升級、遠程維護和遠程測試。
7、高分辨率的DA轉換，保證輸出量頻率及相位精度高。
8、先進的高保真線性功放技術全面提升了裝置的功放系統，使輸出電流電壓波形畸變小，線性好，精度高。
9、完備的各種防誤操作、短路、外電沖擊和溫度超限等保護功能，使裝置更加穩定可靠。
10、雙操作模式，既可連接筆記本電腦進行操作，也可以脫機使用。
11、功能強大的全功能測試軟件：狀態序列、線路保護、差動保護、阻抗保護、低周、同期、備投等。各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態過程、系統振蕩、重合閘動作行為。
12、特別設置一路可調獨立直流輸出，電壓DC:110V/220V，額定電流1.5A。

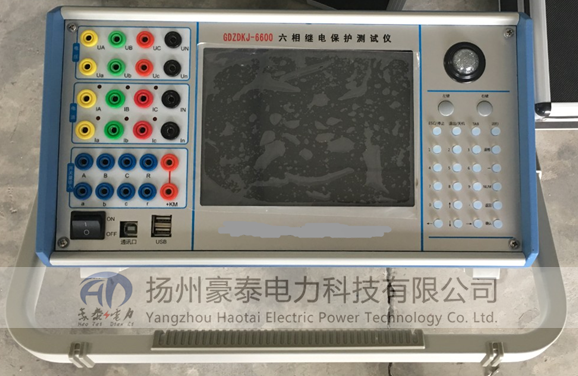

面板說明：
◆ 電壓源輸出端口: UA、UB、UC、UX和共用中性點UN。
◆ 機殼接地端口: 在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
◆ 電流源輸出端口: IA、IB、IC和共用中性點IN。
◆ 開關量輸入端口: TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
◆ 開關量輸出端口: 4對空接點輸出。
◆ 液晶顯示屏 8.4〞彩色液晶顯示屏。
◆ USB接口: 可以通過USB接口將測試數據存儲到U盤中。
產品特性：
◆ 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
◆ 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
◆ 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
◆ 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
◆ 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
◆ 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
◆ 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
◆ 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
◆ 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
◆ 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
◆ 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
◆ 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
六相繼電保護測試儀技術參數：
1、六路交直流電壓源：
輸出電壓有效值: 0～120V AC/每相 0～320V DC(相間)
輸出功率: 60VA(交流)/每相 160VA(直流)
分辨率: <1mV 頻率范圍: 0～1000Hz
頻率精度: 0.001Hz 相位精度: 0.2度
總諧波失真: <0.5% 精度: <0.2%
2、六路交直流電流源:
輸出電流有效值: 0～30A AC/每相 0～180A AC(六路并聯)
輸出功率: 450VA/每相 分辨率: 1mA
頻率范圍: 0～1000Hz 頻率精度: 0.001Hz
相位精度: 0.2度 總諧波失真: <0.2%
精度: <0.2%
3、其它：
開關量輸入: 8路(空接點輸入，或直流電位0～250V)
開關量輸出: 4對(空接點輸出)
時間測量:測量范圍:0～9999秒 測量精度:0.001秒
疊加諧波:可在基波電流、電壓中疊加直流或2～20次諧波。
允許環境溫度: -10℃～50℃
電源電壓: 220V±10%
電源頻率: 50Hz±10%
輸入最小功率: 1000VA |
|
|
|
|
