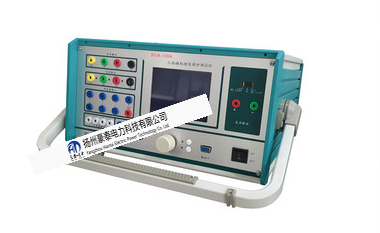

微機繼電保護校驗儀
|
|
| 現代微機繼電保護測試儀可分為兩種形式，一種是采用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態范圍窄，精度不高。另一種是采用開關電源，功效采用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。HT330微機繼電保護校驗儀是在總結國內外同類產品優缺點的基礎上，廣泛聽取用戶意見，充分運用現代微電子技術和電力電子技術而實現的一種新型小型化微機繼電保護測試儀，它采用國際流行的DSP和開關放大器技術，單機獨立運行功能已十分強大，再配以PC軟件，使其能聯接電腦運行，功能錦上添花，而其體積和重量只有傳統測試儀的一半，先進的設計理念使該款測試儀達到了國際先進水平。 技術參數：
1、電流源
交流幅值：0～40A/相 0～120A/三相并聯
直流幅值：0～30A/相 0～90A/三相并聯
功率：400VA/相
幅值精度： ≤0.2%， 響應時間<160μS， 分辨率：交流1mA, 直流2mA
2、電壓源
交流幅值：0～125V/相 直流幅值：0～220V/相
輔助電源：VZ：3VO 0～125VAC或0～220VDC 功率≥130W
最大功率：50VA/相 精度：≤0.2% 響應時間<120μ S
分辨率：交流2.5mV 直流：3.5mV
3、頻率：范圍0～1000Hz 分辨率：0.001Hz（工頻）0.1Hz（1KHz)
4、相位：范圍0～360度 分辨率：0.1度 精度：0.1度
5、時間范圍：0～9999.999S±1.0ms
6、開關量輸入：7對空接點/10～250VDC帶電位接點
7、開關量輸出：3對 空接點（容量：250VAC，2A）
8、供電電壓：120V～250VAC 50/60Hz
9、機箱尺寸：450mm×150mm×370mm
10、重量：11Kg
技術參數：
1.交流電流輸出
輸出精度 0.2級
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 420VA
三并電流最大輸出時最大輸出功率 900VA
三并電流最大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
2.直流電流輸出
輸出精度 0.2級
電流輸出 0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓 20V
3.交流電壓輸出
輸出精度 0.2級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
4.直流電壓輸出
輸出精度 0.2級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
5.開關量及時間測量
備注
開關量輸入
8路
空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出
4對
DC：220V／0.2A；AC：220V／0.5A
時間測量
測量范圍0.1ms ～ 9999s 測量精度0.1mS
6.體積重量
BYJB-330B
外形尺寸
410×360×200mm3
單機重量
20kg
供電電源
AC 220V±10%，50／60Hz
環境溫度
-10℃ ～ +50℃
|
|
|
|
|
