產品簡介：

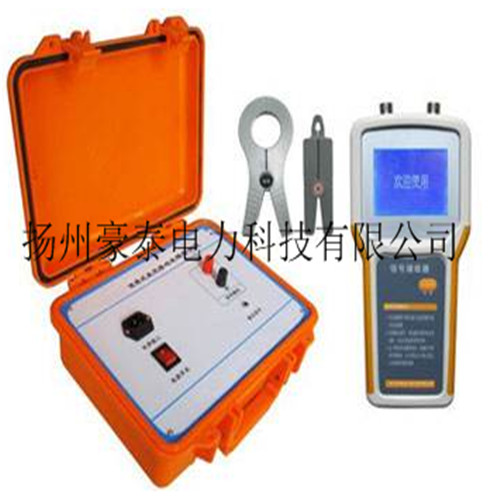

       PDF3000直流系統接地故障測試儀是一代直流接地故障測試儀。能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的快速處理大大提高了檢測范圍與抗干擾能力；該直流系統接地故障測試儀采用了新的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
      以系統安全為首要前提，按行業標準要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

產品別稱：直流系統接地故障測試儀、直流接地故障測試儀、直流系統故障測試儀。

產品特征：
1、使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。
2、安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
6、直流系統不斷電查找接地點，不影響系統正常工作。
7、抗干擾能力強，克服了系統分布電容的影響。
8、智能化充電管理，減少充電時間，延長電池壽命。

技術參數
項目 技術參數
整機 檢測最大接地電阻 300KΩ
檢測最大電容 20μF
接地電阻測量精度 0-4.5KΩ 誤差≤0.5KΩ
接地電容檢測范圍 3-60uF
接地電容測量精度 3-10uF  誤差≤1uF
信號發生器 輸出信號頻率 2.5Hz
信號空載輸出電壓 ±20V±5%
信號電壓幅值誤差 <5%
信號短路輸出電流 ≤80mA
輸出口抗沖擊能力 400V直流沖擊
電源電壓 AC220V±10%
電壓頻率 50Hz±5%
輸入保險 200mA
最大功率 3W
體積 300mm×270mm×200mm
信號接收器 信號電流檢測靈敏度 0.5mA
信號發生器阻抗 40KΩ
最大輸出電流 2.5毫安
接收器顯示 數字0-19
體積 210mm×100mm×32mm
A鉗口尺寸 Φ50mm
B鉗口尺寸 Φ7mm×9mm
